Tubi treccia metallica doppia con raccordi in acciaio inox
Tubi treccia metallica doppia con raccordi in acciaio inox
| CODICE | DESCRIZIONE | Ø I mm | Ø E mm | ESERCIZIO max. bar | RAGGIO min. mm | PESO g/m | ROTOLO mt | CODICE GHIERA |
| B206 | Tubo HP 1/4" | 6,4 | 13,5 | 500 | 40 | 286 | 150 | BB1091D |
| B210 | Tubo HP 3/8" | 9,7 | 17 | 500 | 60 | 408 | 150 | BB1092D |
| B212 | Tubo HP 1/2" | 13 | 22 | 210 | 75 | 582 | 150 | BB1093D |
| B219 | Tubo HP 3/4" | 19,2 | 27,5 | 160 | 150 | 765 | su richiesta | BB1094D |
| B225 | Tubo HP 1" | 25,6 | 35 | 150 | 185 | 1026 | su richiesta | BB1095D |
| COD | DESCRIZIONE | MT. | RACCORDO |
| 66140542 | Tubo HP2 1/4” | 5 | 1/4" |
| 66147542 | Tubo HP2 1/4” | 7,5 | 1/4" |
| 66141042 | Tubo HP2 1/4” | 10 | 1/4" |
| 66141542 | Tubo HP2 1/4” | 15 | 1/4" |
| 66142042 | Tubo HP2 1/4” | 20 | 1/4" |
| 66140552 | Tubo HP2 1/4” | 5 | 16x1,5mm |
| 66147552 | Tubo HP2 1/4” | 7,5 | 16x1,5mm |
| 66141052 | Tubo HP2 1/4” | 10 | 16x1,5mm |
| 66141552 | Tubo HP2 1/4” | 15 | 16x1,5mm |
| 66142052 | Tubo HP2 1/4” | 20 | 16x1,5mm |
| 66140582 | Tubo HP2 1/4” | 5 | 3/8” |
| 66147582 | Tubo HP2 1/4” | 7,5 | 3/8” |
| 66141082 | Tubo HP2 1/4” | 10 | 3/8” |
| 66141582 | Tubo HP2 1/4” | 15 | 3/8” |
| 66142082 | Tubo HP2 1/4” | 20 | 3/8” |
| Raccordo in INOX - Tubo 1/4” - Press. max: 500 Bar (Psi 7250) | |||
| COD | DESCRIZIONE | MT. | RACCORDO |
| 66380552 | Tubo HP2 3/8” | 5 | 16x1,5mm |
| 66387552 | Tubo HP2 3/8” | 7,5 | 16x1,5mm |
| 66381052 | Tubo HP2 3/8” | 10 | 16x1,5mm |
| 66381552 | Tubo HP2 3/8” | 15 | 16x1,5mm |
| 66382052 | Tubo HP2 3/8” | 20 | 16x1,5mm |
| 66380582 | Tubo HP2 3/8” | 5 | 3/8” |
| 66387582 | Tubo HP2 3/8” | 7,5 | 3/8” |
| 66381082 | Tubo HP2 3/8” | 10 | 3/8” |
| 66381582 | Tubo HP2 3/8” | 15 | 3/8” |
| 66382082 | Tubo HP2 3/8” | 20 | 3/8” |
| 66383082 | Tubo HP2 3/8” | 30 | 3/8” |
| Raccordo in INOX - Tubo 3/8” - Press. max: 500 Bar (Psi 7250) | |||
Specifiche tecniche
Caratteristiche tecnico-costruttive:
anima interna in poliammide, rinforzo in doppia treccia acciaio ad alta resistenza e rivestimento esterno in poliammide; particolarmente resistente a prodotti chimici aggressivi, a richiesta microperforato per passaggio aria e gas compatibili.
Applicazioni:
Questi tubi ad alta pressione sono stati creati per uso oleodinamico e per la conduzione ad alta pressione di polioli, solventi, vernici e gas compatibili, in ambienti chimicamente aggressivi
Temperature di utilizzo: Da -40°C a +100°C Da -40°F a +212°F
Per aria, acqua e fluidi a base acquosa la temperatura massima di esercizio è + 95° C (+203 F).
Valore max. di vuoto:
0.93 bar; 700 mm Hg
Specifiche:
Tubazioni conformi o superiori alle pressioni della norma SAE 100R2 - SAE J517-100R2.

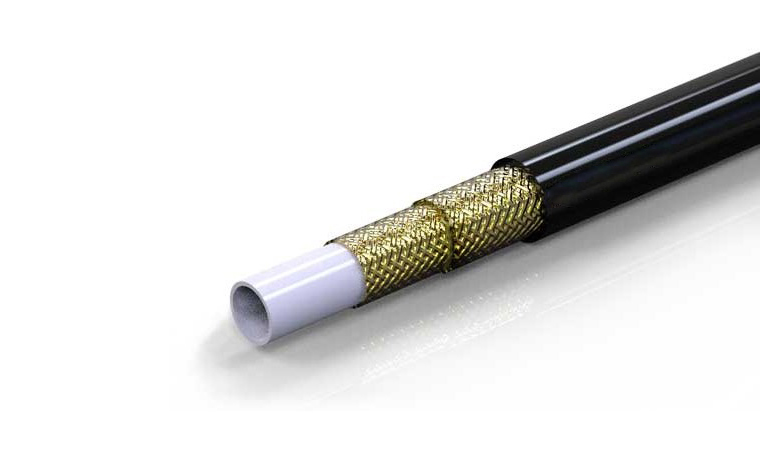

Dettaglio dimostrativo della sezione della parte interna del tubo.
N.B: il colore del tubo può variare a seconda della disponibilità a stock
